PDM810MRC 低壓電動機保護裝置
分享到:
PDM810MRC 低壓電動機保護裝置
產品詳情
名稱: 低壓電動機保護

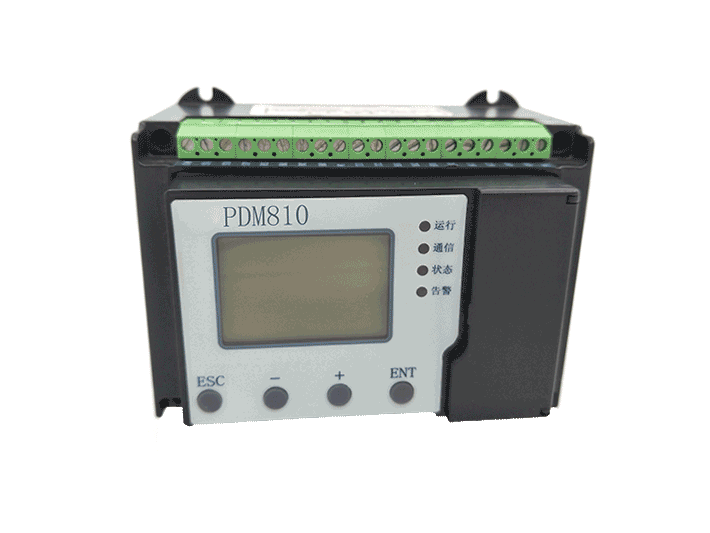

產品實物圖


 PDM810MRC低壓電動機保護產品使用手冊 ?下載請點擊

(如需圖紙請聯系技術支持)


概述:

PDM810MRC智能電動機保護控制裝置主要用于690V以下低壓電動機控制系統,對電動機的過負荷、短路、超長時間啟動、堵轉、不平衡、接地、欠壓、過壓、工藝聯鎖等故障引起的危害予以保護,并集合全面的三相電量測量/顯示、數字輸入/輸出與網絡通訊于一身。每個裝置具有多種綜合電力參數測量功能,既可單獨作為電測儀表使用,亦可作為電力綜合自動化監控系統之前端,可實現測量、監視、保護、控制等綜合功能,通過帶隔離柵的模擬量輸出端口和DCS系統進行輕松接入。通過其標準的RS-485通訊接口及雙絞線網絡與監控系統通信,輕松實現數據的遠方管理及“四遙”功能。

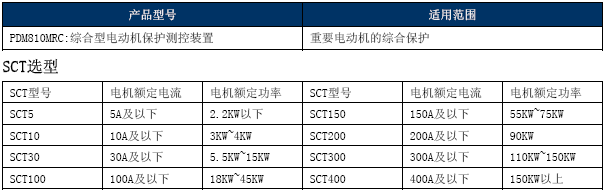

產品型號及應用范圍:



功能配置


主要特點:

PDM810MRC智能電動機保護控制裝置是針對低壓電動機控制系統設計,超小外型尺寸,適用于GCK、GCS、GGD、MNS等各種抽出式(包括1/4抽屜)、固定式及混合式的柜型安裝。具有方便安裝、布局合理、維護方便、節約電纜、安全可靠等多種優點;

全面采用嵌入式SOC(System On Chip 片上系統)設計、32 位DSP(Digital Signal Processing 數字信號處理技術和冗余現場總線技術,交流采樣采用優化全波FFT(Fast Fourier Transform 快速傅立葉變換)技術,軟件采用模塊化、高抗干擾設計;

裝置電源、通訊狀態、電機運行狀態、告警均有LED 指示,方便檢測、維護系統;

具有多達8 路的開入量采集,和4 路開出量的控制;

具有短路保護、定時限、反時限保護、堵轉、啟動時間超長、不平衡、過欠壓保護等多種保護功能,全面保護電動機安全運行;

可與SIEMENS、SCHNEIDER、GE、AB 等多種品牌的PLC 聯網;同時可與KINGVIEW、FIX、WinCC、Intouch 等軟件組網;

配合可拆分式、小型化的中文液晶操作/顯示終端,可直接監視設備運行狀態、運行參數,以及修改保護定值和參數。

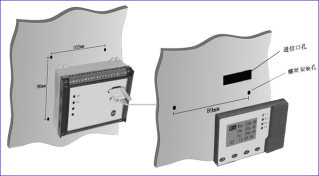

安裝尺寸及方法:

在您的配電盤上,選擇合適的地方攻四個螺釘安裝孔

取出電動機保護裝置,用螺釘將裝置固定在配電盤上

或者在配電盤上安裝燕尾導軌,將裝置卡放在燕尾導軌上

拆分安裝時,將裝置本體導軌式或螺絲固定式安裝在抽屜柜內

在抽屜柜門板上開兩個螺絲孔,一個DB9 串口過孔,將顯示模塊安裝在柜門板上

螺釘安裝方式


導軌安裝方式


拆分式安裝方式
